Klick zum Vergrößern

NAVDoctor

474,00 €

„NAVDoctor ist das perfekte NMEA 2000 Diagnosewerkzeug für Händler, Installateure und Bootsbauer. Es verwandelt jedes mobile Gerät in einen NMEA-2000-Netzwerkanalysator und erstellt einfache und klare Webseiten, die den Zustand und den Status Ihres NMEA-2000-Netzwerks anzeigen.“

Artikelnummer: ZDIGNAVDOC Kategorien: Interface Geräte, Neueste Produkte, NMEA-Schnittstellen Schlagwörter: Diagnose-Tool, navdoctor, nmea 2000
  • Beschreibung
  • Zusätzliche Informationen
  • FAQs
  • Produktvideo
Beschreibung
BESCHREIBUNG

NAVDoctor ist ein tragbares NMEA 2000 Netzwerk-Diagnose-Tool/Werkzeug. Es ermöglicht Ihnen eine schnelle Überprüfung und Diagnose des NMEA-2000-Netzwerks. Das Tool kombiniert die Funktionalität bestehender NMEA 2000-Anzeigeprogramme und Testgeräte in einer einzigen, kostengünstigen und einfachen Plug ‘n Play-Box.

Die Stromversorgung des NAVDoctors erfolgt über das Netzwerk selbst und er schafft einen lokalen WLAN-Punkt, an den Sie Ihr Mobiltelefon, Tablet oder PC anschließen können. Nach dem Anschluss greifen Sie einfach über einen Webbrowser auf Funktionen zu, sodass Sie keine komplizierte Software installieren müssen.

Die NMEA-2000-Netzwerke basieren auf einer robusten Canbus-Architektur. Jedoch kann ein schlechtes Gerät, Kabel oder eine schlechte Terminierung sich nachteilig auf die Leistung auswirken. Die Fehlersuche ist oft zeitaufwendig und schwierig. Mit einem NAVDoctor in Ihrer Werkzeugkiste sparen Sie Zeit, Geld und vor allem Frustration.

Der NAVDoctor ist ein unverzichtbares Werkzeug für jeden Schiffselektroniker oder Installateur. Denn er bietet die Möglichkeit, ein Zertifikat für eine Netzwerkzustandsprüfung auszudrucken, um eine Installation zu validieren und den Kundendienst dadurch zu verbessern.

Weitere Informationen finden Sie in unserem YouTube-Video (Video auf Englisch).



EIGENSCHAFTEN
  • NMEA 2000 Diagnose-Tool
  • Selbstversorgt vom NMEA-2000-Bus – passt in Sekunden
  • Erstellt sein eigenes drahtloses Netzwerk auf dem Boot oder kann sich in der Werkstatt einem bestehenden Netzwerk anschließen
  • Keine App/Software erforderlich, die einfache Webschnittstelle von NAVDoctor wird in Ihrem Browser angezeigt
  • Listet alle übertragenen Geräte im NMEA-Netzwerk und alle PGNs auf
  • Auf der Seite Gesundheit erhalten Sie eine sofortige Momentaufnahme der wichtigsten Leistungsparameter des Netzwerks.
  • Kann alle Daten zur eingehenden Analyse in eine Textdatei protokollieren

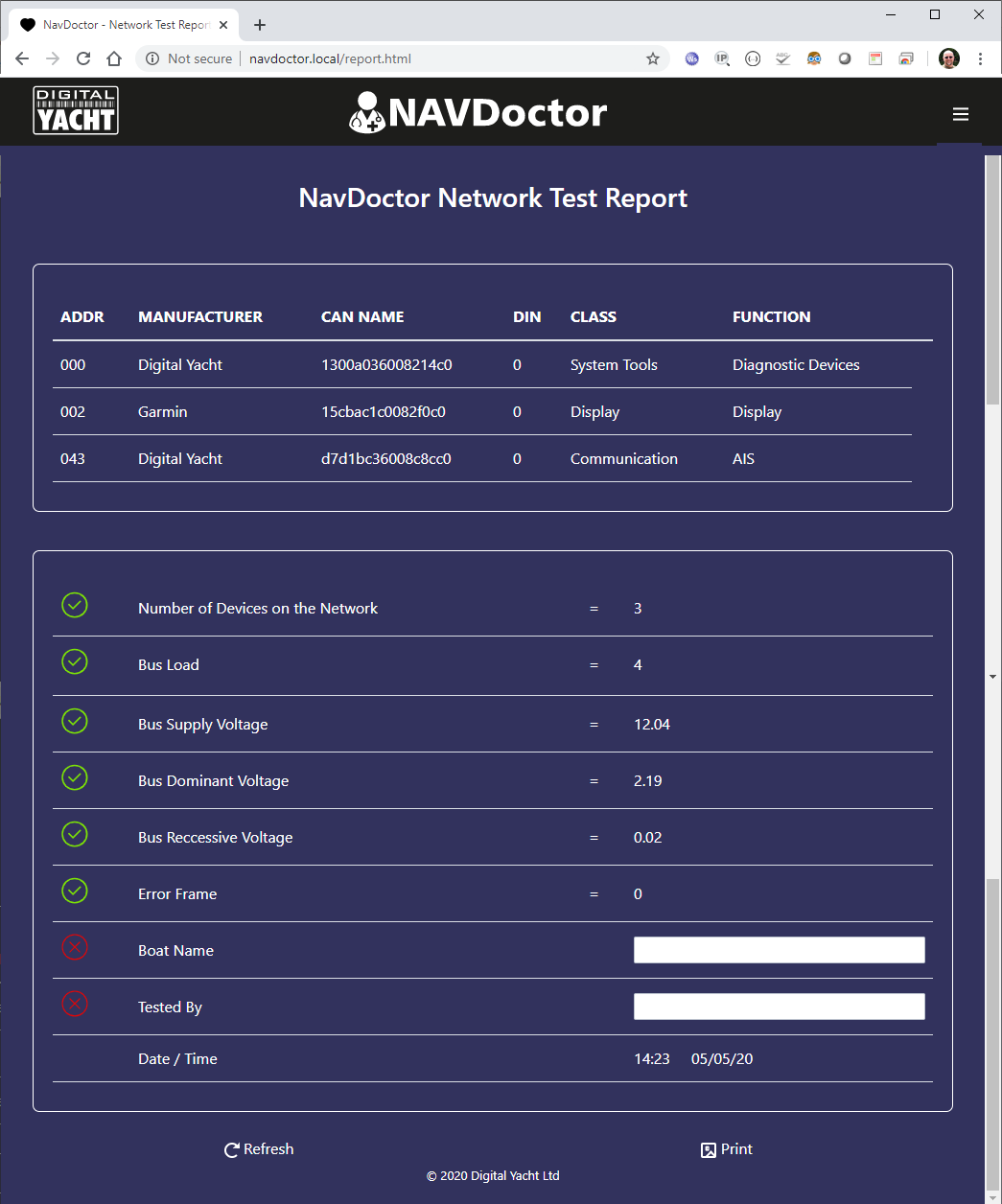

  • Erzeugt einen Netzwerk-Gesundheitsbericht, den Sie entweder ausdrucken oder als PDF speichern können
  • Sie können dem Kunden einen Gesundheitsbericht aushändigen oder für Ihre eigenen Installationsunterlagen aufbewahren
Zusätzliche Informationen
Größe 180 × 145 × 40 mm
FAQs

NMEA 2000 ist die Marineversion der CAN-Netzwerke, die in jedem modernen Auto zu finden sind. Mit NMEA 2000 können elektronische Geräte verschiedener Hersteller miteinander kommunizieren.

NMEA 2000 ist ein Standardsatz von Datennachrichten, Protokollen und Anschlüssen, die alle NMEA-2000-Geräte verwenden müssen*.

* Hinweis: Einige Hersteller haben ihre eigenen NMEA-2000-Varianten mit unterschiedlichen Anschlüssen und Verkabelungen entwickelt. Raymarines “SeaTalkNG” und Simrads “SimNet” sind zwei Beispiele, die beide proprietäre Adapterkabel für den Anschluss an Standard-NMEA-2000-Netzwerke benötigen.

Sie können nicht einfach zwei NMEA 2000-Geräte mit einem geeigneten NMEA 2000-Kabel zusammenstecken – sie müssen an ein ordnungsgemäß aufgebautes NMEA 2000-Netzwerk angeschlossen werden.

Jedes Gerät hat eine NMEA 2000-Schnittstelle, die über das Netzwerk mit Strom versorgt werden muss. Einige kleinere Geräte mit geringem Stromverbrauch, wie z. B. Sensoren, werden ebenfalls über das Netzwerk mit Strom versorgt.

Das Einrichten des Netzwerks ist mit geringen Kosten verbunden, aber eine spätere Erweiterung ist sehr einfach. Ein Digital Yacht NMEA 2000 Starter Kit ist eine kostengünstige Möglichkeit, ein kleines, erweiterbares Netzwerk aufzubauen.



Digital Yacht NMEA 2000 Starter Kit enthält:

  • 4 Wege T-Stück Backbone
  • 2x Abschlusswiderstände
  • 1m Stromkabel (abgesichert)
  • 1m Verbindungskabel

Die Teilnummer lautet ZDIGN2KIT.

Die folgende Liste enthält alle wichtigen NMEA-2000-Netzwerkregeln, die, wenn sie befolgt werden, sicherstellen, dass Ihr NMEA-2000-Netzwerk korrekt funktioniert.

  1. Das Netzwerk muss ordnungsgemäß abgeschlossen werden; es dürfen nur zwei Abschlusswiderstände verwendet werden, einer an jedem Ende des Backbone
  2. Die NMEA 2000-Versorgungsspannung muss zwischen 9 V und 16 V liegen.
  3. Der NMEA-2000-Versorgungsstrom muss weniger als 3A (60 LEN) betragen.
  4. Maximale Anzahl von 50 physischen Geräten im Netzwerk
  5. Der NMEA 2000 Backbone muss weniger als 100 m lang sein.
  6. Die maximale Länge eines einzelnen Verbindungskabels beträgt 6 m
  7. Die Gesamtlänge aller Verbindungskabel muss weniger als 76 m betragen.
  8. Der Spannungsabfall von einem Ende des Netzwerks zum anderen muss weniger als 1,5 V betragen.

Ein wichtiger Aspekt bei der Planung eines guten NMEA 2000-Netzwerks ist der Gesamtstrom, den das Netzwerk verbraucht. Wenn der Gesamtstrom die sichere Stromkapazität der NMEA 2000-Verkabelung übersteigt (3 A für alle Digital Yacht-Kabel), kann das Kabel schmelzen oder sogar einen elektrischen Brand verursachen.

  • Jedes Gerät im NMEA 2000-Netzwerk verbraucht einen gewissen Strom
  • Es ist sehr wichtig, dass der Gesamtstrom des Netzwerks bekannt ist und weniger als 3A beträgt.
  • Jedes NMEA 2000-zertifizierte Gerät hat eine Load Equivalency Number oder kurz “LEN”.
  • 1 LEN = 0,05A (50mA)
  • Die LEN-Nummer ist auf dem Produktetikett des Geräts aufgedruckt (siehe Beispiel unten).
  • Addieren Sie die LEN-Werte aller Geräte und vergewissern Sie sich, dass die Summe kleiner als 60 LEN ist, was 3A entspricht.

NMEA 2000-Netzwerke sind sehr zuverlässig und wirklich “Plug and Play”. Wenn etwas schief geht, ist es nicht immer einfach, den Fehler zu finden, selbst in einem kleinen NMEA 2000-Netzwerk.

NAVDoctor ist das perfekte NMEA 2000-Diagnosetool für Händler, Installateure und Bootsbauer. Es verwandelt jedes mobile Gerät in einen NMEA 2000 Netzwerkanalysator und erstellt einfache und klare Webseiten, die den Zustand und Status Ihres NMEA 2000 Netzwerks anzeigen.

Der Digital Yacht iKonvert NMEA 2000 zu NMEA 0183 Konverter ist ein intelligentes und flexibles Gateway. Dadurch können neue NMEA2000-Geräte mit älteren NMEA0183-Geräten kommunizieren. Die Konvertierung ist bidirektional.

Zum Beispiel können Sie die Daten von älteren NMEA0183-Sensoren in Ihr NMEA2000-Netzwerk einbringen. Ein anderer Grund ist, dass Sie ein neues NMEA2000-MFD haben und GPS- und Navigationsdaten an Ihr älteres NMEA0183-VHF und den Autopiloten senden möchten.

iKonvert kann verwendet werden, um die erforderlichen Datenkonvertierungen genau und intelligent durchzuführen.

NavAlert ist die neueste Innovation von Digital Yacht und ermöglicht die Einstellung eines Alarms für jeden Parameter, der im NMEA 2000-Netzwerk des Bootes verfügbar ist. Das können Navigationsdaten wie Tiefe, Kurs oder Geschwindigkeit, elektrische Daten wie Spannung und Motor-/Generatordaten einschließlich Temperatur, Druck, Tankfüllstände, Kraftstoffdurchfluss usw. sein.

Das Gerät kann überall im NMEA-2000-Netzwerk angeschlossen werden und wird über diese Verbindung auch mit Strom versorgt, so dass die Installation sehr einfach ist. NavAlert erstellt ein lokales WiFi-Netzwerk, so dass die Einrichtung über jedes Smartphone, Tablet oder PC möglich ist. Wählen Sie einfach den zu überwachenden Parameter und legen Sie eine Alarmstufe fest. Es können mehrere Parameter überwacht werden.
