Das Verlegen von Kabeln entlang des Mastes einer Segelyacht war schon immer einer der schwierigsten Schritte bei der Installation einer Windgeber. Oftmals ist es dafür erforderlich, den Mast zu demontieren, die Kabel durch enge Hüllen zu führen und Steckverbinder anzuschließen, die rauen Meeresbedingungen ausgesetzt sind. Für viele Bootsbesitzer bedeutet dies einen erheblichen Zeitaufwand, hohe Kosten und eine große Komplexität bei der Installation, insbesondere bei der Aufrüstung oder Modernisierung eines bestehenden elektronischen Systems.
Die drahtlose Technologie hat es endlich ermöglicht, dieses Hindernis zu überwinden. Dank des drahtlosen Ultraschall-Windsensors Calypso können Sie präzise Winddaten ohne physische Kabel empfangen. Durch die Kopplung des Sensors über Bluetooth mit NavLINK Blue wird das Signal direkt an Ihr NMEA 2000-Netzwerk übertragen, wodurch die Daten auf den Plottern oder Multifunktionsdisplays (MFD) Ihres Bootes verfügbar sind.
In diesem Artikel erklären wir Ihnen Schritt für Schritt, der Anschluss drahtlosen Windmesser am Boot NMEA 2000-Netzwerk und wie Sie zuverlässige Winddaten auf Ihren Borddisplays erhalten, ohne Kabel am Mast entlang verlegen zu müssen.
Konfiguration und Setup
1. Calypso Drahtlose Windmesser

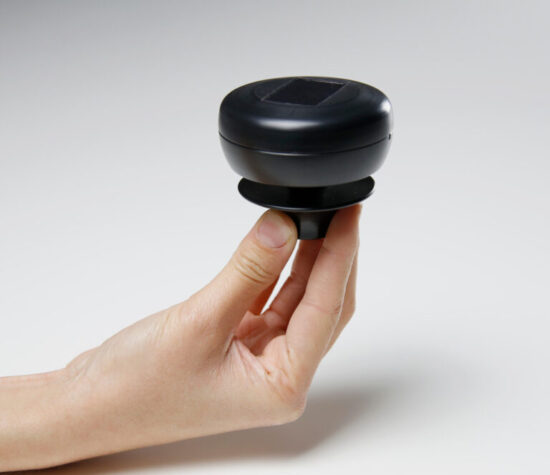

Calypso stellt Ultraschall-Windsensoren her und erfreut sich großer Beliebtheit dank seines eigenständigen Bluetooth-Sensors (drahtlos), der oben am Mast angebracht werden kann und Informationen über Windgeschwindigkeit und -richtung an die Calypso-App auf einem iPhone oder Tablet überträgt.
Eine kabellose Installation wird von Seglern sehr geschätzt. Calypso verfügt über ein kleines Solarpanel auf der Oberseite des Geräts, um den internen Akku aufzuladen, sodass nicht einmal ein Stromkabel erforderlich ist.
2 – NavLINK Blue Gateway

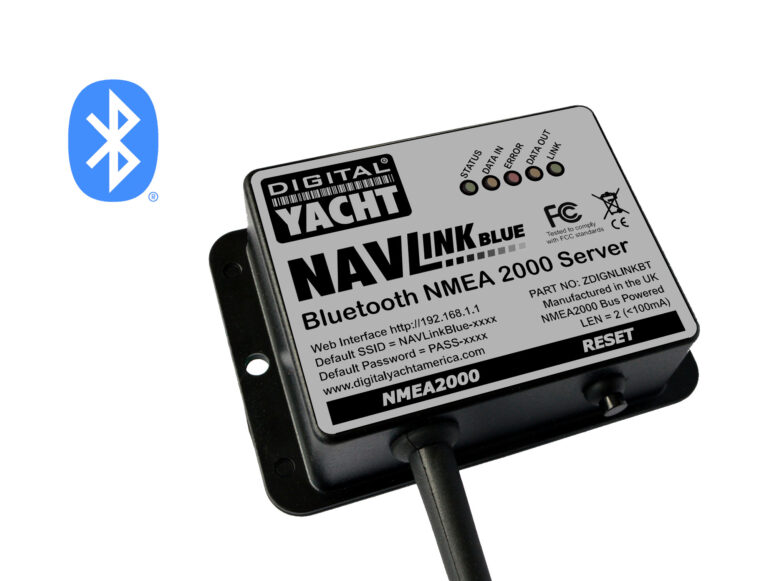

NavLINK Blue ist eine Schnittstelle für Bluetooth-Sensoren zu NMEA 2000, die von Digital Yacht entwickelt und hergestellt wird. Sie lässt sich problemlos mit drahtlosen Sensoren von Drittanbietern verbinden und liefert einen zertifizierten NMEA-Datenausgang für das NMEA-2000-Netzwerk des Bootes, unabhängig vom Hersteller.
Geräte von Raymarine, Garmin, Simrad, B&G, Lowrance, Furuno und Humminbird (und viele andere) können beispielsweise diese NMEA 2000-Winddaten auslesen.
NavLINK Blue wird direkt über das NMEA 2000-Netzwerk mit Strom versorgt und bietet eine echte „Plug-and-Play“-Installation.
3- NMEA 2000 Netzwerk und Multifunktionsdisplay (MFD)
Um Ihre Installation zu vervollständigen, benötigen Sie ein NMEA 2000-Netzwerk, um Ihre Geräte miteinander zu verbinden und mit Strom zu versorgen. Auf diese Weise können der Calypso-Sensor und der NavLINK Blue ihre Daten an Ihre Bordelektronik weiterleiten.
Sie können diesen drahtlosen Windmesser dann an das NMEA 2000-Netzwerk anschließen und die Winddaten in Echtzeit auf jedem mit dem Netzwerk verbundenen Multifunktionsdisplay (MFD) oder kompatiblen Kartenplotter (Garmin, Navico, Furuno, Raymarine usw.) abrufen.
Wo sollte der drahtlose Windmesser installiert werden?
Für eine optimale Leistung sollte der drahtlose Ultraschall-Windmesser Calypso idealerweise an der Mastspitze montiert werden. Diese Position gewährleistet den Zugang zu einem „sauberen“ und laminaren Luftstrom und liefert so die genauesten Daten zu Windgeschwindigkeit und -richtung.

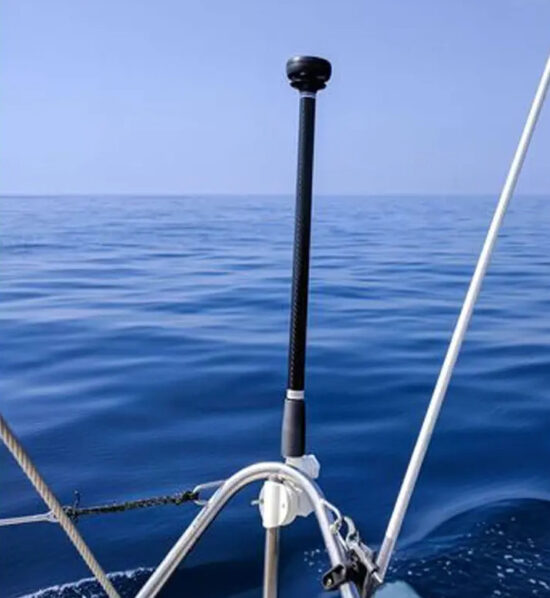

Da es sich jedoch um ein Bluetooth-Gerät handelt, müssen Sie einen Kompromiss zwischen der Montagehöhe und der Konnektivität finden. Auf großen Booten kann der Abstand zwischen dem drahtlosen Calypso-Windmesser und dem NavLINK Blue die Reichweite für eine zuverlässige Signalübertragung überschreiten. Sollte die Verbindung instabil sein, sollten Sie in Betracht ziehen, den Sensor an einer etwas tieferen Stelle oder alternativ an einer hinteren Halterung zu montieren.
Verbindung des Windmessers Calypso mit dem NavLINK Blue
NavLINK Blue verfügt über eine Weboberfläche, auf die Sie über ein Smartphone, ein Tablet oder einen PC zugreifen können. Über diese Oberfläche können Sie nach Bluetooth-Geräten in der Nähe suchen und bis zu 16 Geräte gleichzeitig koppeln.
Sobald die drahtlose Ultraschall-Windfahne Calypso über Bluetooth verbunden ist, können Sie ihren Status und den Ladezustand des Akkus über die Weboberfläche von NavLINK Blue überprüfen.
NavLINK Blue kann auch gleichzeitig mit anderen kompatiblen Bluetooth-Sensoren verwendet werden. Der drahtlose Ruuvi Tags für Druck, Temperatur und Luftfeuchtigkeit, der für die Umwelt- und Wetterüberwachung bestimmt ist, stellt eine weitere beliebte Option dar.
NavLINK Blue ist zudem mit dem tragbaren Ultraschall-Windmesser Calypso Ultrasonic Portable Mini kompatibel.

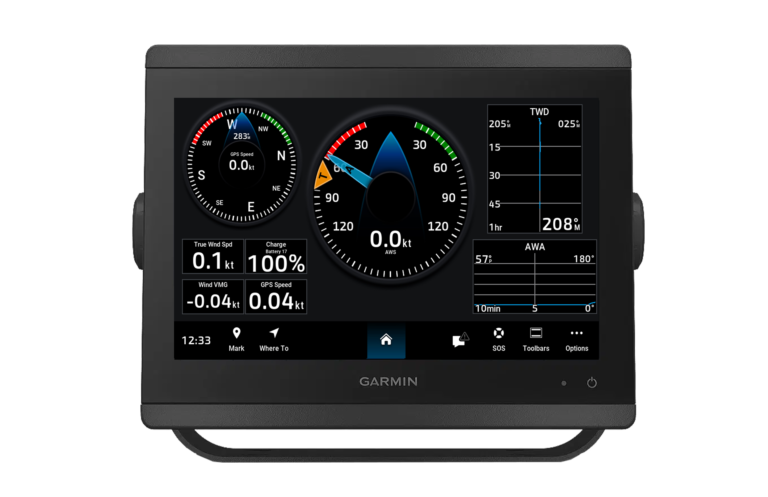

Anzeige der Winddaten auf NMEA 2000 MFDs von Garmin, Raymarine und anderen

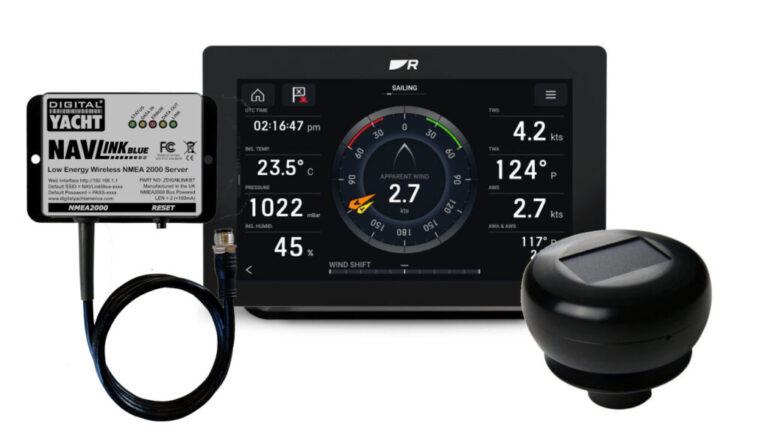

Sobald der Calypso-Windsensor ordnungsgemäß an NavLINK Blue angeschlossen ist, stehen genaue Angaben zu Windgeschwindigkeit und -richtung zur Verfügung, die auf dem System des Bootes angezeigt werden können. Der Ladezustand des Calypso-Akkus wird ebenfalls auf dem Multifunktionsdisplay angezeigt.
NavLINK Blue ist mit jedem NMEA 2000-Multifunktionsdisplay kompatibel und kann nicht nur Winddaten, sondern auch die Daten jedes kompatiblen Bluetooth-Sensors übertragen, der mit ihm gekoppelt ist.
Mit NavLINK Blue lassen sich zuverlässige Winddaten von einer drahtlosen Windmesser ganz einfach in jedes NMEA 2000-System integrieren, was die Installation vereinfacht und gleichzeitig die vollständige Kompatibilität mit modernen Kartenplottern gewährleistet.
Weitere Informationen zum Anschluss einem drahtlosen Windmesser am Boot und Ihrem NMEA-2000-Schnittstelle finden Sie hier.
