Digital Yacht wurde für sein Produkt NAVDoctor Pro mit dem renommierten NMEA Technology Award 2026 ausgezeichnet. Das Produkt wurde erstmals auf der diesjährigen NMEA Convention in Dallas vorgestellt.
NAVDoctor Pro ist ein neues Diagnosewerkzeug für NMEA-2000-Netzwerke, das entwickelt wurde, um Fehler in NMEA-2000-Netzwerken zu erkennen. Hier erhalten Sie einen ersten Einblick in das neue Produkt. Die offizielle Vorstellung findet im November auf der METS 2026 statt.
NMEA 2000 Netzwerke und deren Fehlerbehebung
NMEA 2000® bildet das Rückgrat der modernen Marineelektronik. Das Netzwerk ermöglicht eine nahtlose Verbindung zwischen Geräten verschiedener Hersteller für Navigation, Energiemanagement und die Überwachung von Bordsystemen. Dazu gehören beispielsweise Tankfüllstände, Navigationsdaten und der Batteriestatus. Die Technologie basiert auf einer bewährten, fehlertoleranten CAN-Bus-Architektur aus der Automobilindustrie und wurde auf Zuverlässigkeit ausgelegt. Das System verwendet eine standardisierte, mit Strom versorgte Netzwerk-Backbone-Leitung mit 5-poligen Steckverbindungen, über die die einzelnen Geräte angeschlossen werden. An beiden Enden des physikalischen Netzwerks befinden sich Abschlusswiderstände.
Doch selbst ein kompaktes Netzwerk mit acht Geräten umfasst mehr als 100 einzelne externe Kabelverbindungen. Diese sind sämtlich den anspruchsvollen Bedingungen an Bord ausgesetzt, darunter extreme Temperaturschwankungen, hohe Luftfeuchtigkeit und salzhaltige Luft.
Wenn mikroskopisch kleine Kontaktfehler, Spannungsabfälle oder defekte CAN-Transceiver in den Geräten zu Signalausfällen und Fehlern bei der Datenübertragung führen, kann es Stunden dauern, die fehlerhafte Komponente oder Verbindung genau zu lokalisieren. Eine solche Fehlersuche ist häufig aufwendig und kostspielig. Darüber hinaus werden mitunter nicht zertifizierte Geräte installiert, die möglicherweise nicht vollständig den strengen NMEA-2000-Standards entsprechen und dadurch Netzwerkkonflikte oder Fehler verursachen können..
Echtzeitdiagnose für NMEA 2000 Netzwerke
NAVDoctor Pro ist eine echte Neuheit: Das System ermöglicht eine Echtzeitdiagnose von Netzwerkproblemen auf Laborniveau, direkt an Bord. Das System besteht aus zwei physischen Komponenten, die einfach über einen T-Anschluss mit dem Netzwerk-Backbone des Bootes verbunden werden. Beide Komponenten werden direkt über das Netzwerk mit Strom versorgt und benötigen keine separate Stromversorgung.

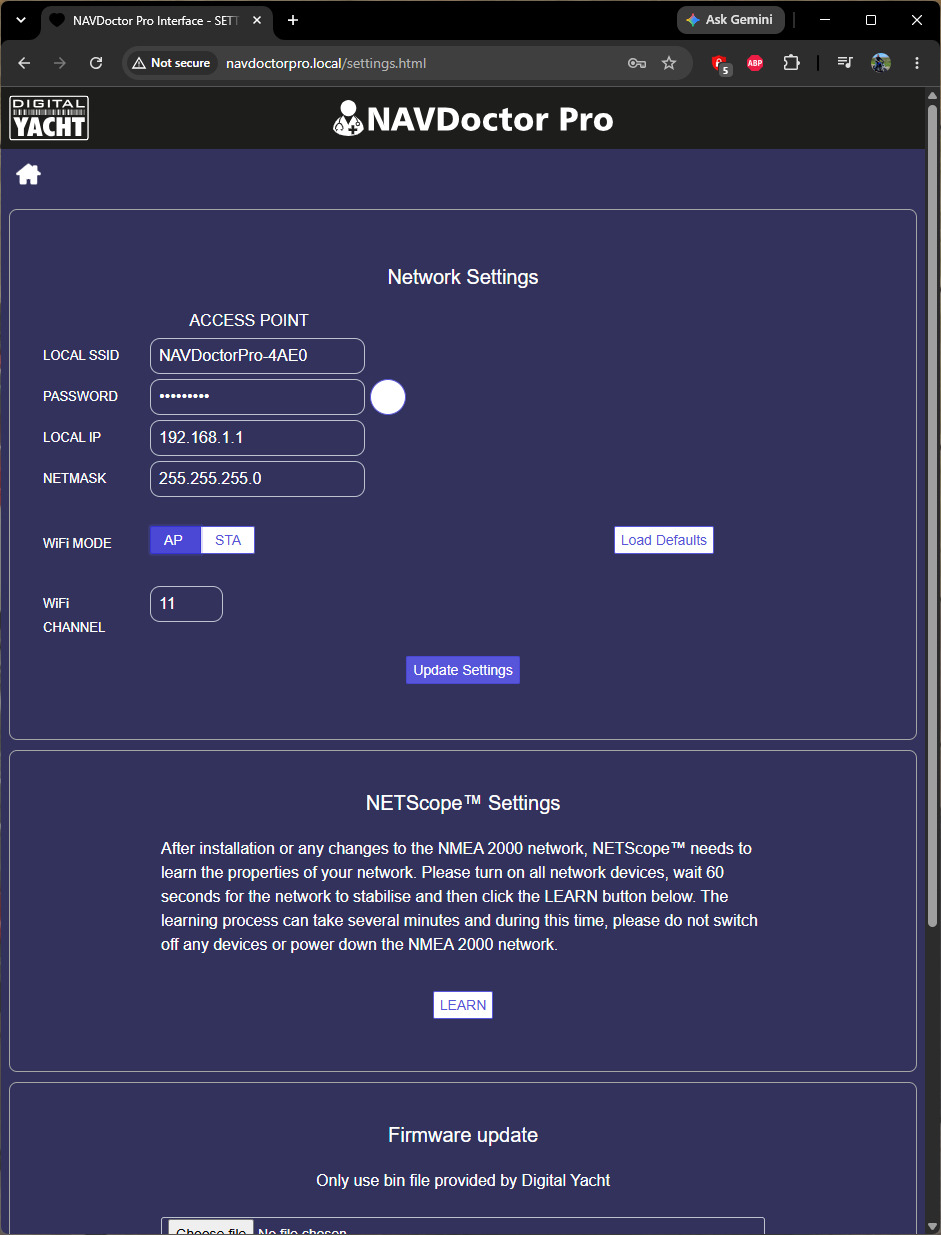

NAVDoctor Pro verfügt über die patentierte NETScope-Technologie. Ein spezieller Netzwerksensor analysiert kontinuierlich Spannungsänderungen im Mikrosekundenbereich während der Übertragung durch jedes einzelne Gerät. Dadurch lässt sich der genaue physikalische Netzwerkknoten, der die Störung verursacht, sofort identifizieren. Das System dekodiert die physikalischen Netzwerkinformationen mithilfe von NETScope, erzeugt NMEA-2000-Warnmeldungen und analysiert zusätzlich PGN-Daten sowie die angeschlossenen Geräte. Alle Informationen werden über eine benutzerfreundliche drahtlose Schnittstelle bereitgestellt, die eine detaillierte Netzwerkanalyse in Echtzeit ermöglicht.

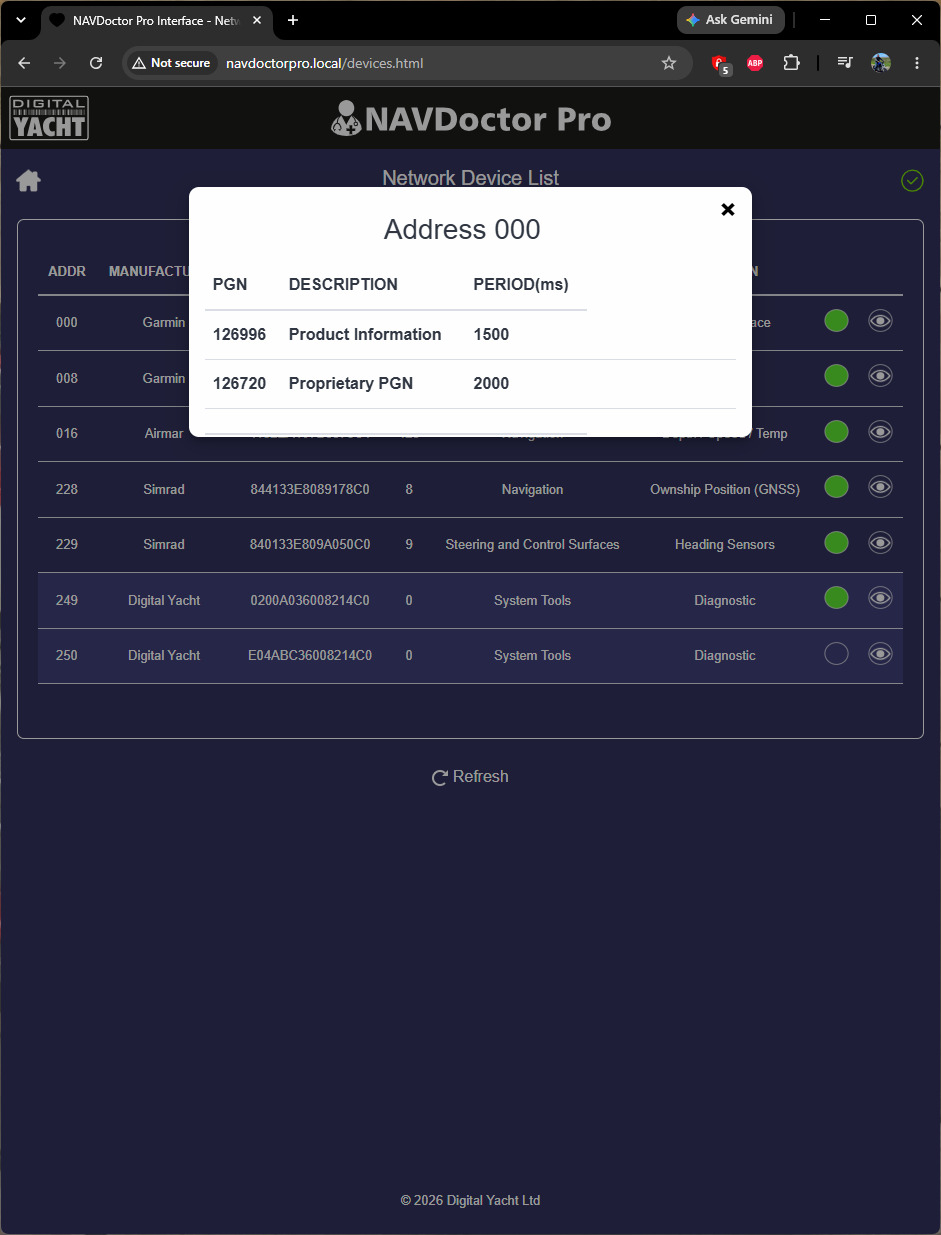

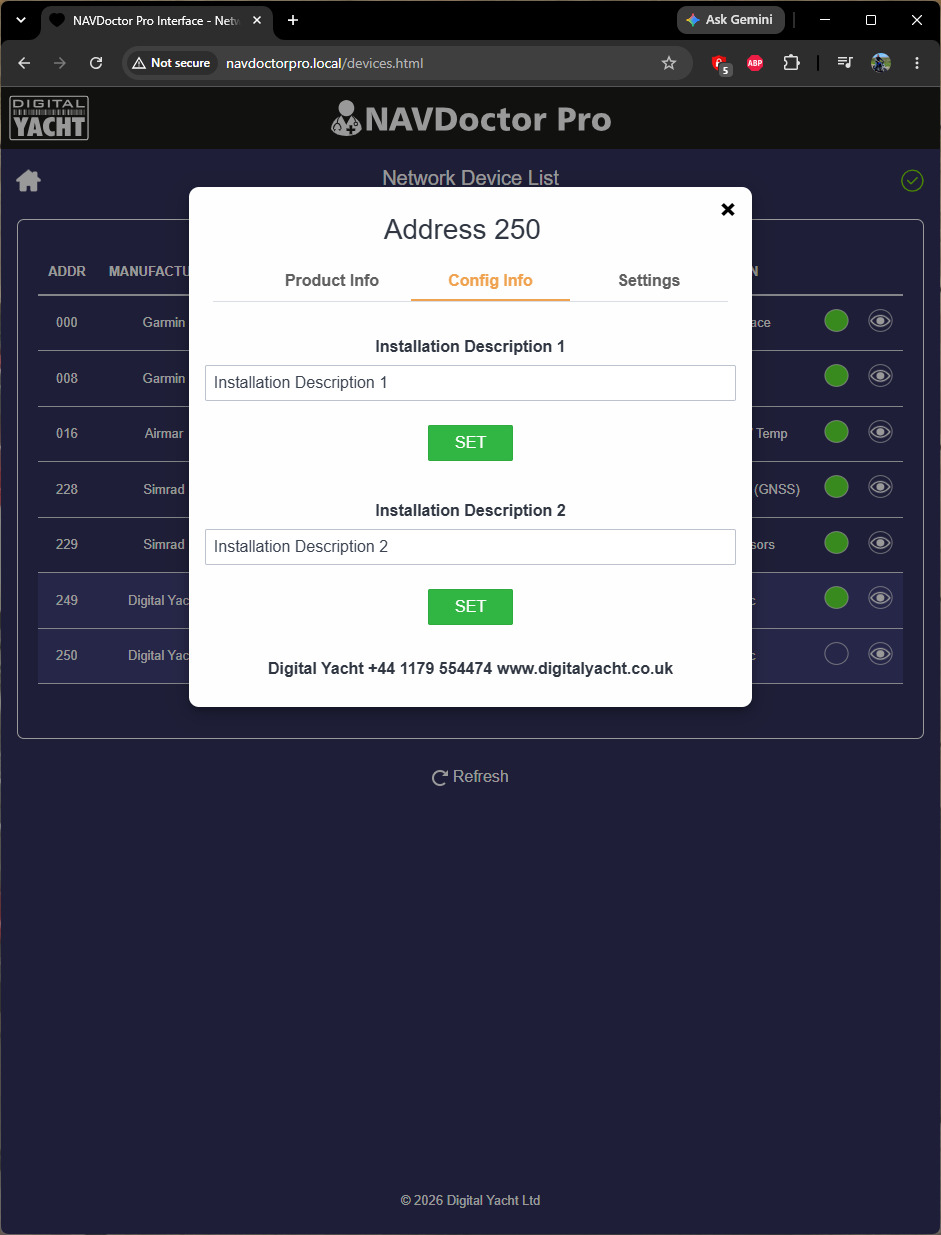

Darüber hinaus werden Warnmeldungen für das gesamte NMEA 2000 Netzwerk generiert. Die Daten werden anschließend an die NAVDoctor Pro Haupteinheit übertragen. Diese analysiert die physikalischen Netzwerkdaten und dekodiert zusätzlich Informationen zu den Netzwerkgeräten und PGNs über eine einfach zu bedienende drahtlose Schnittstelle.

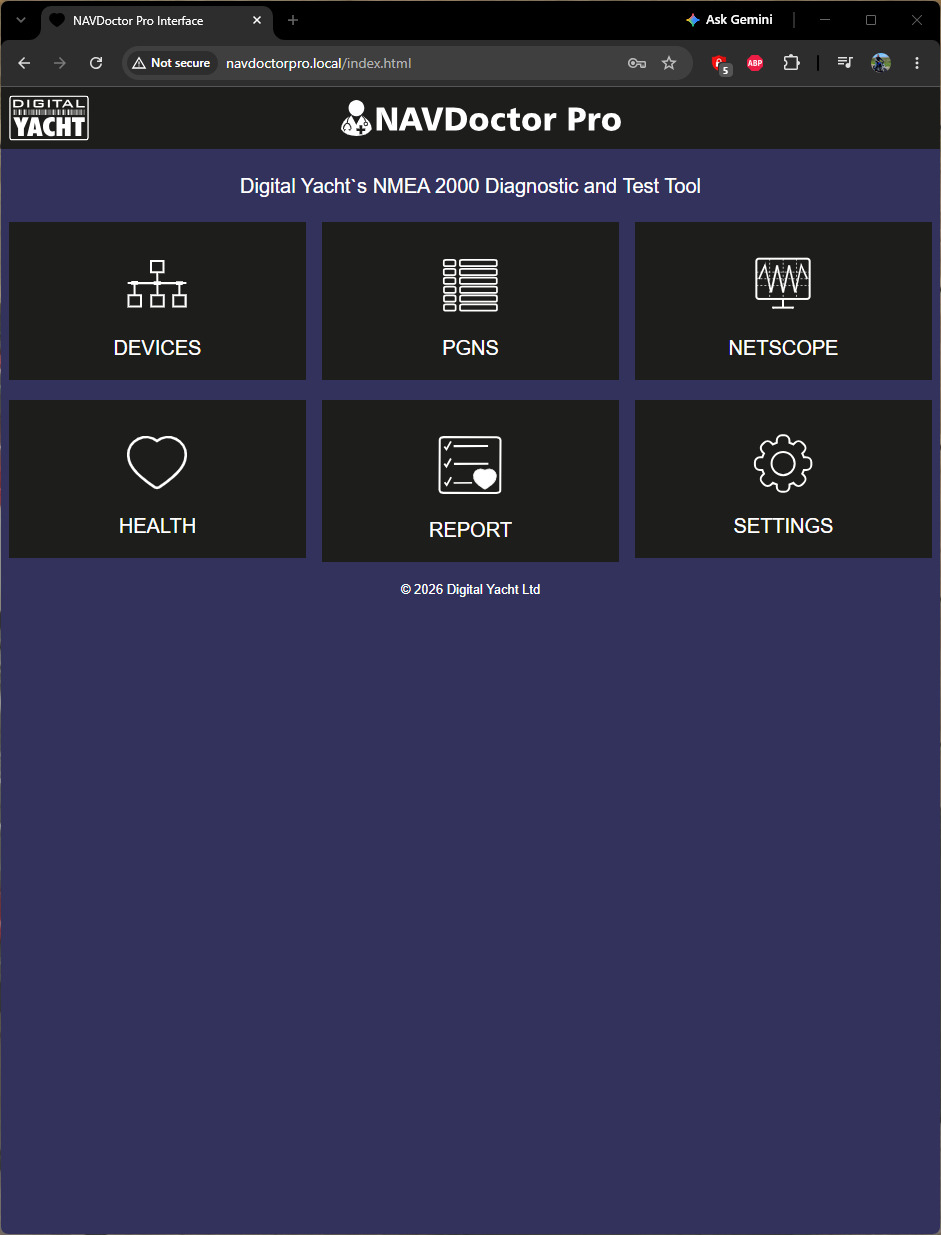

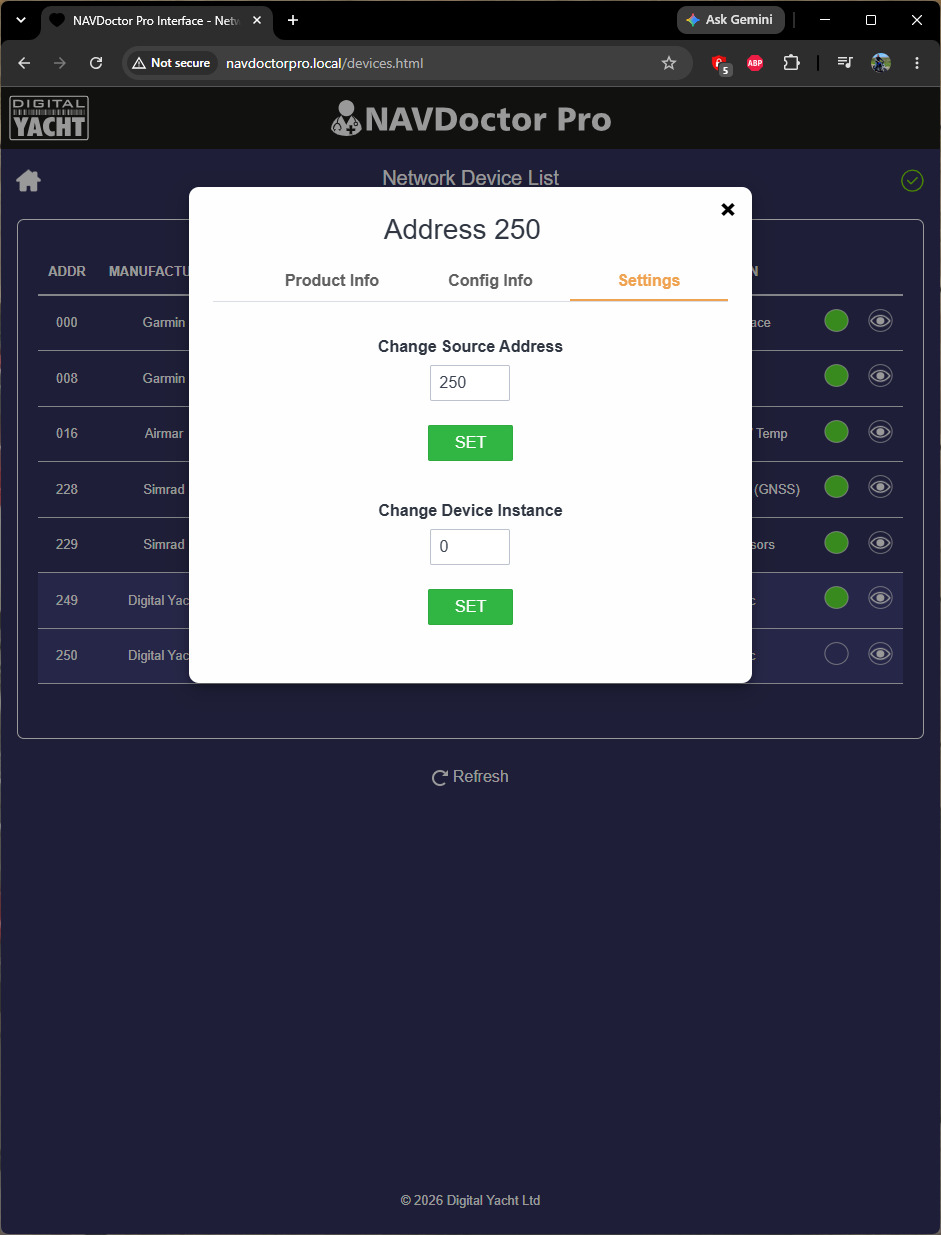

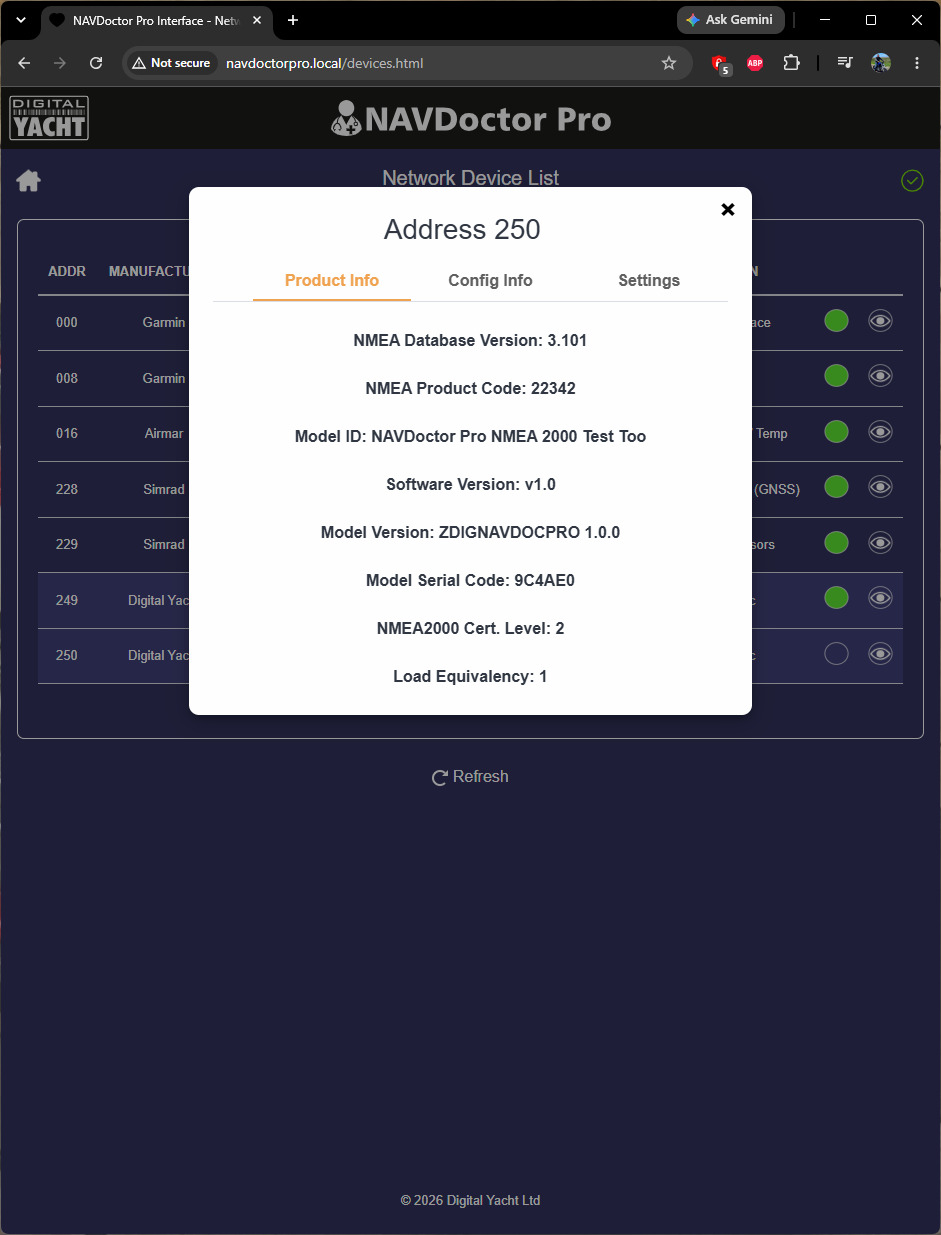

Verbinden Sie einfach ein Smartphone, Tablet oder einen PC mit dem integrierten WLAN von NAVDoctor Pro. Öffnen Sie anschließend Ihren Webbrowser, um auf folgende Funktionen zuzugreifen:

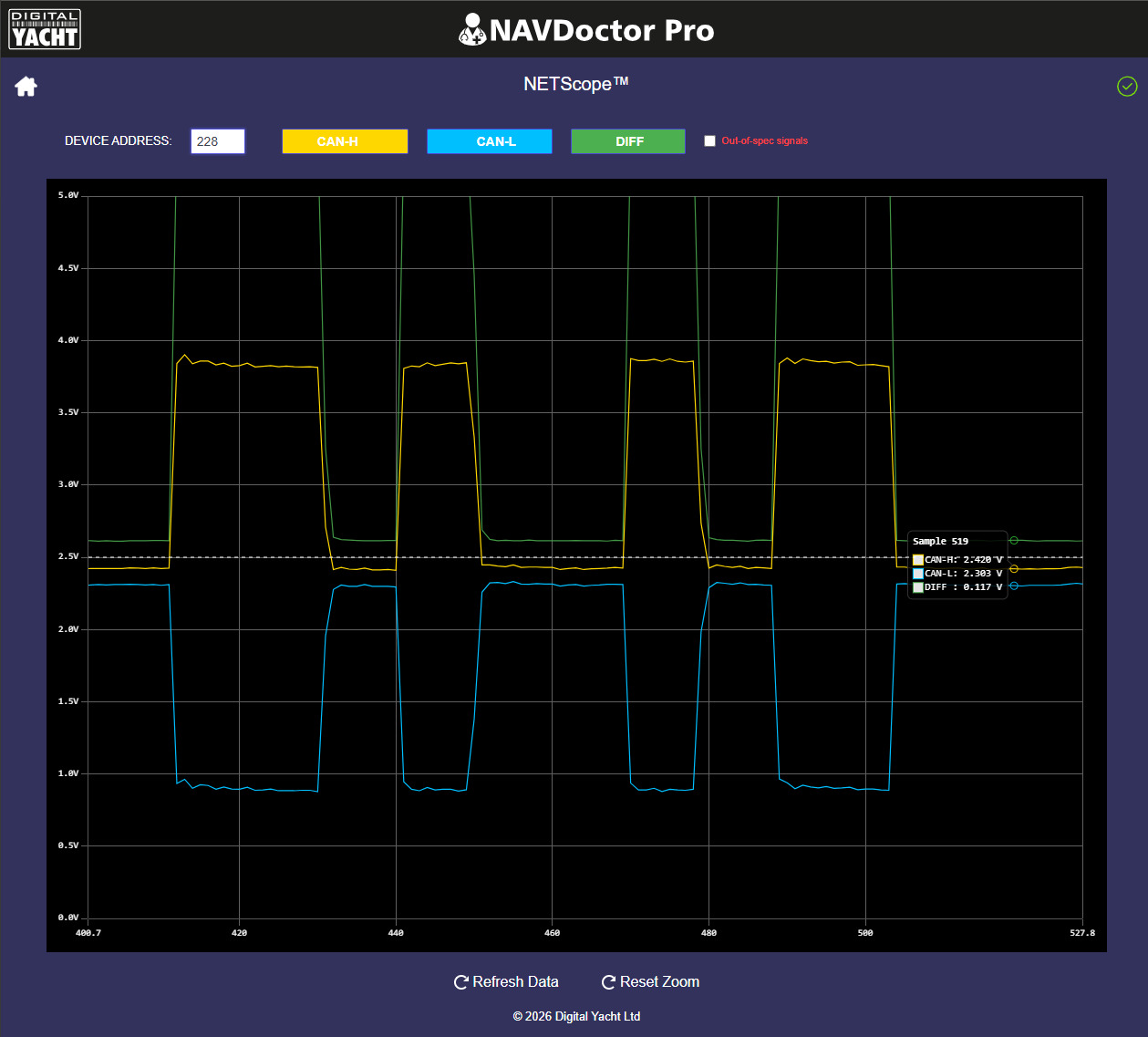

- Live-Spannungsverläufe, ähnlich den Darstellungen eines Oszilloskops

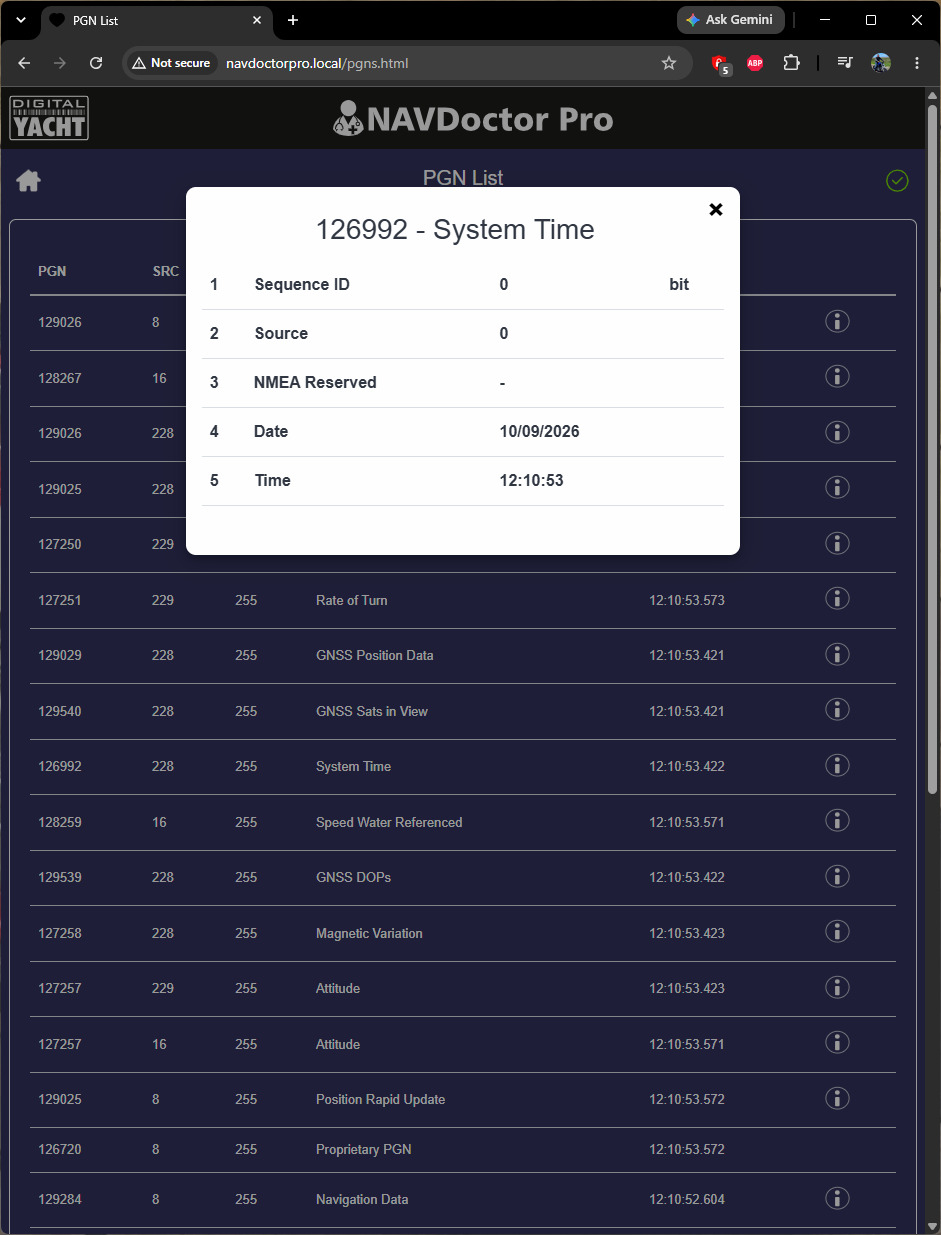

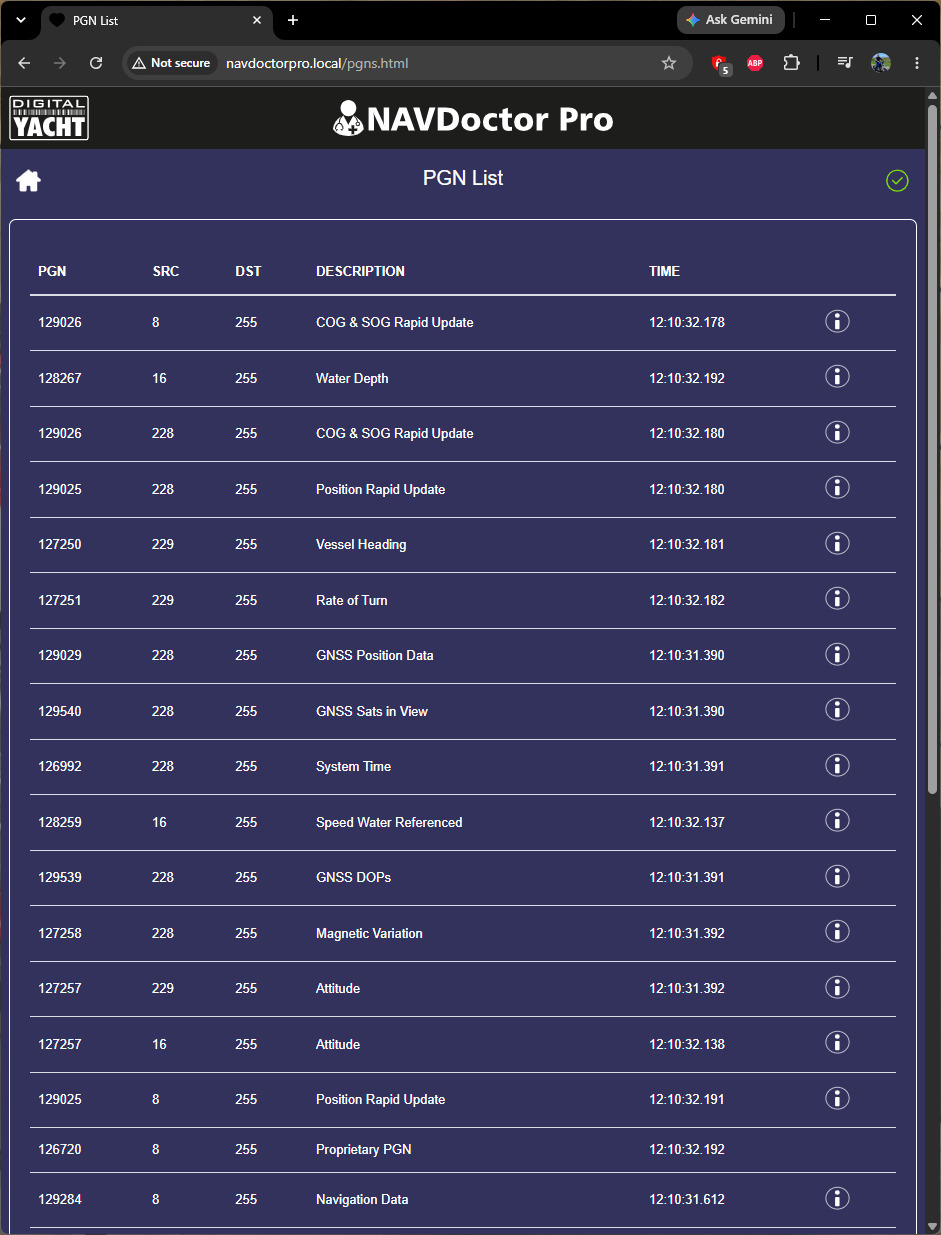

- Aktive PGN-Datenfelder

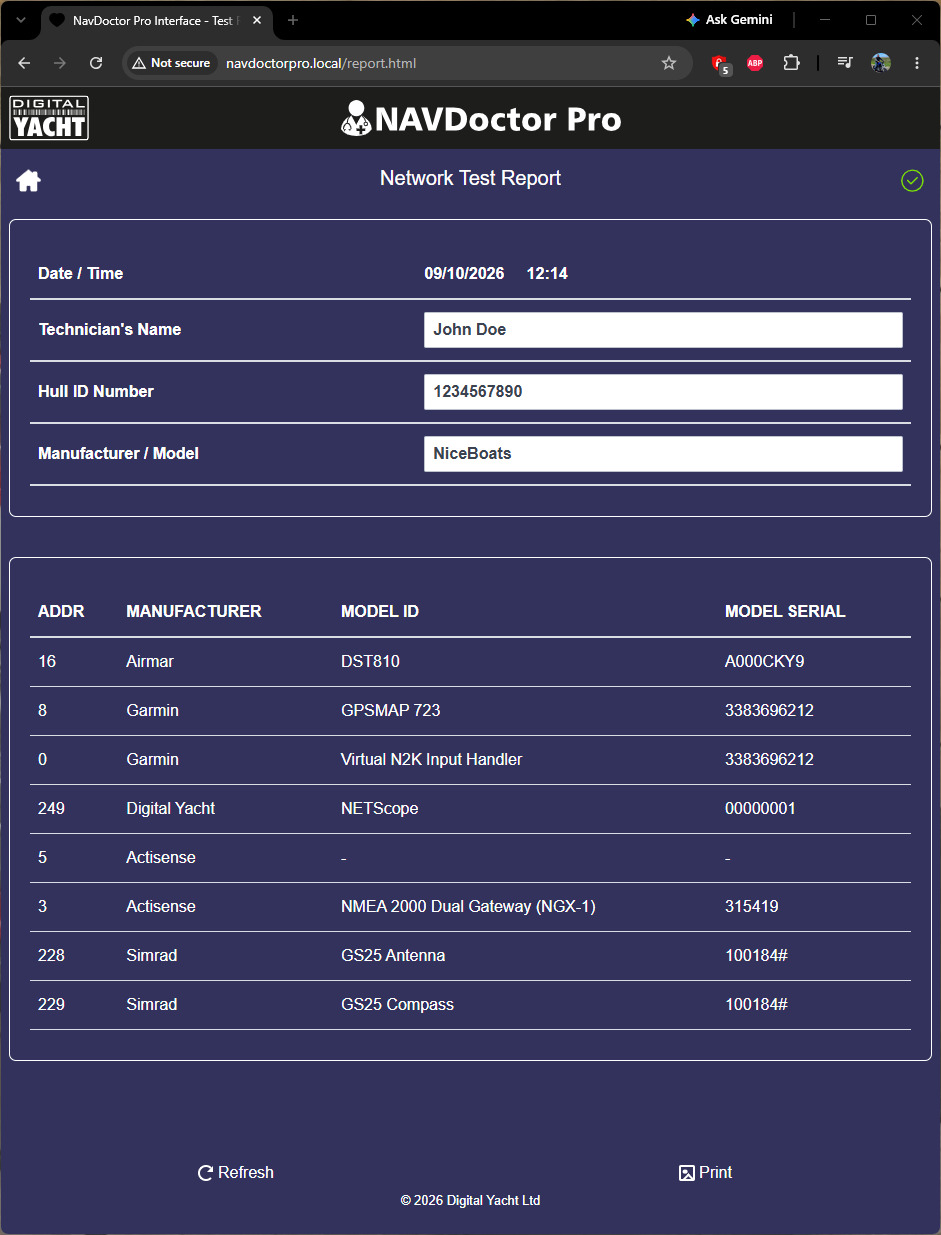

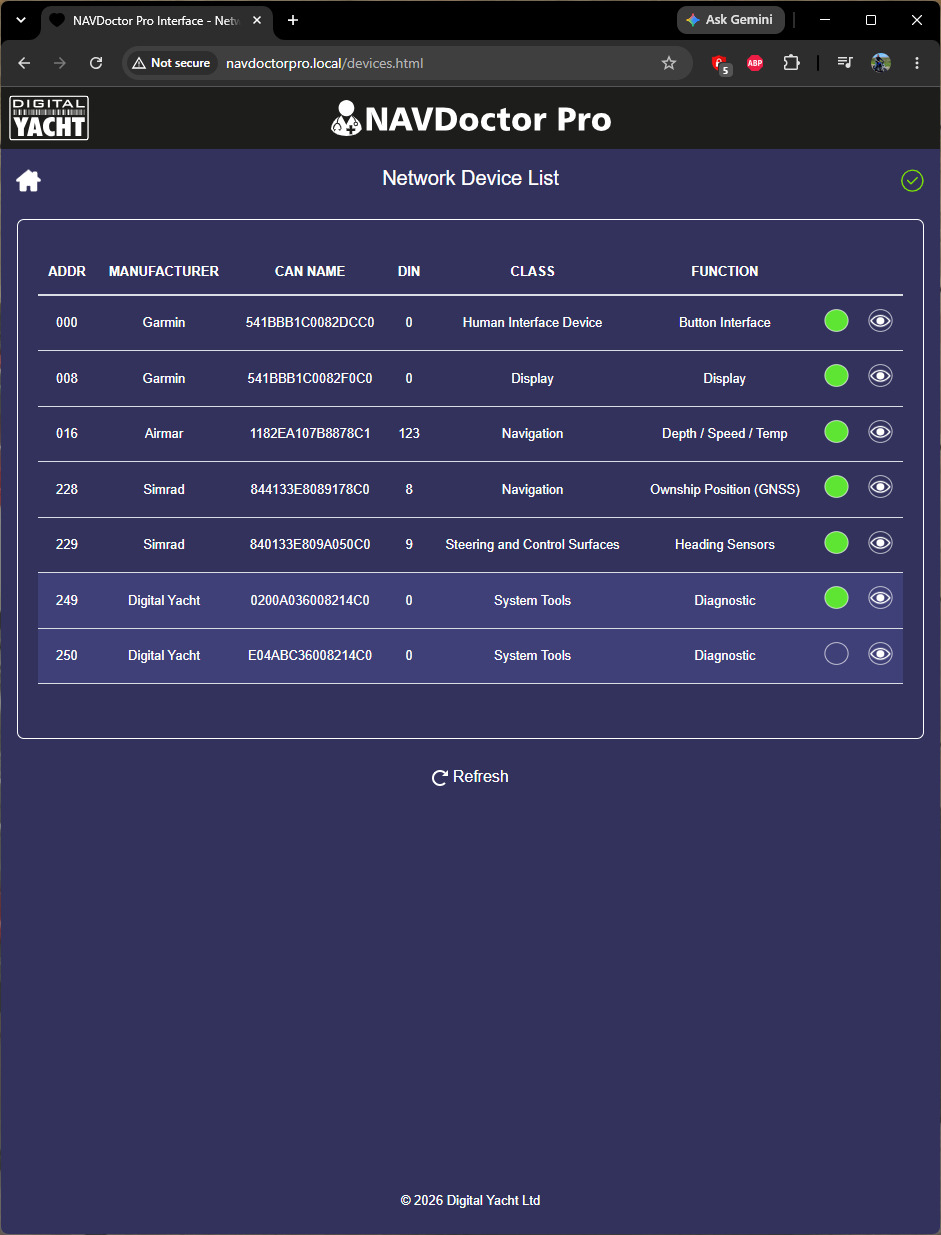

- Vollständige Protokolle des Datenverkehrs aller Geräte

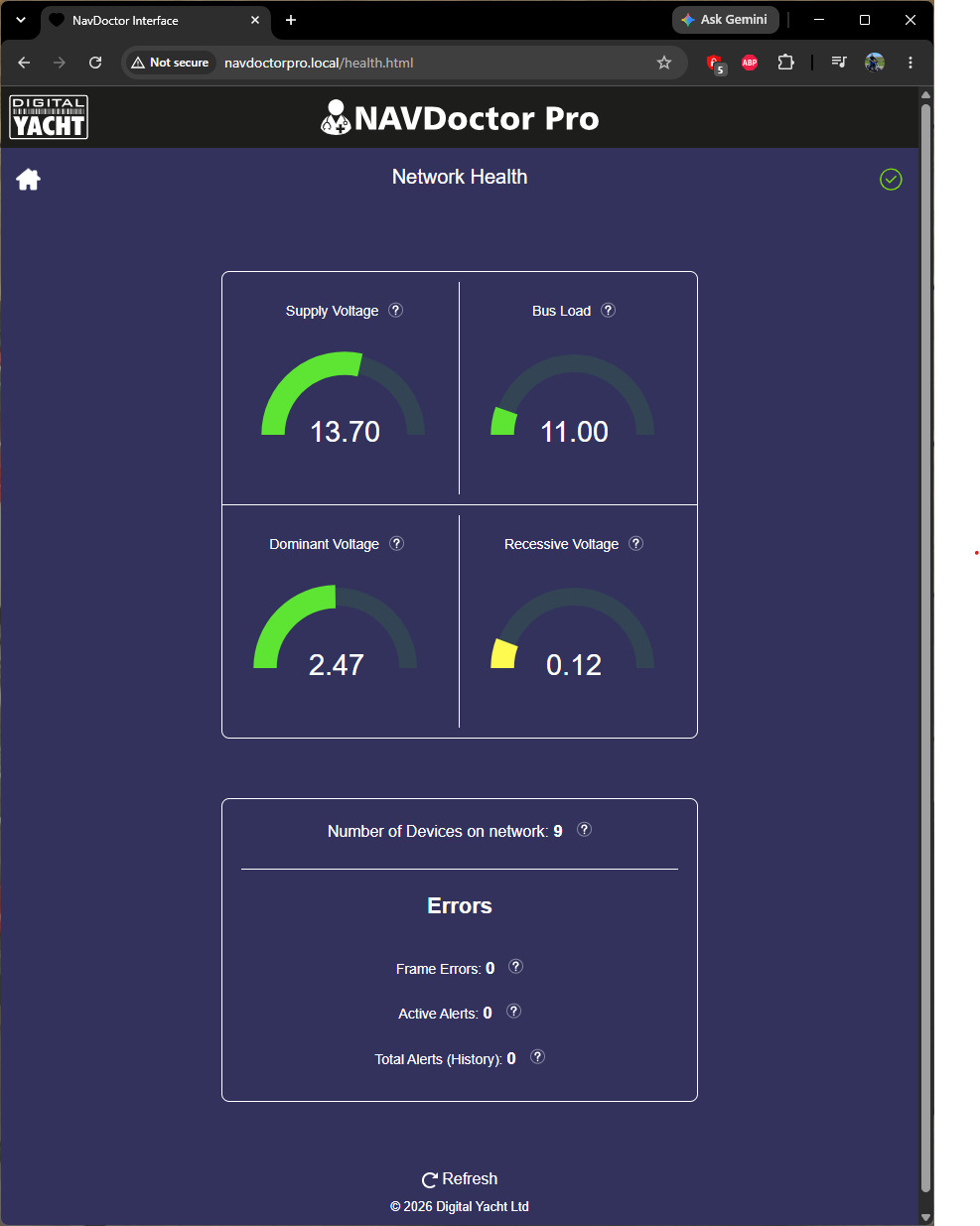

Zusätzlich werden sofortige Pop-up-Warnmeldungen direkt auf den NMEA-2000-Multifunktionsdisplays (MFDs) angezeigt. Ergänzend dazu sorgen visuelle und akustische Alarme an Bord dafür, dass der Benutzer gewarnt wird, sobald festgelegte Fehlergrenzwerte überschritten werden.
Ferndiagnose von NMEA 2000 Netzwerken mit Njord Cloud

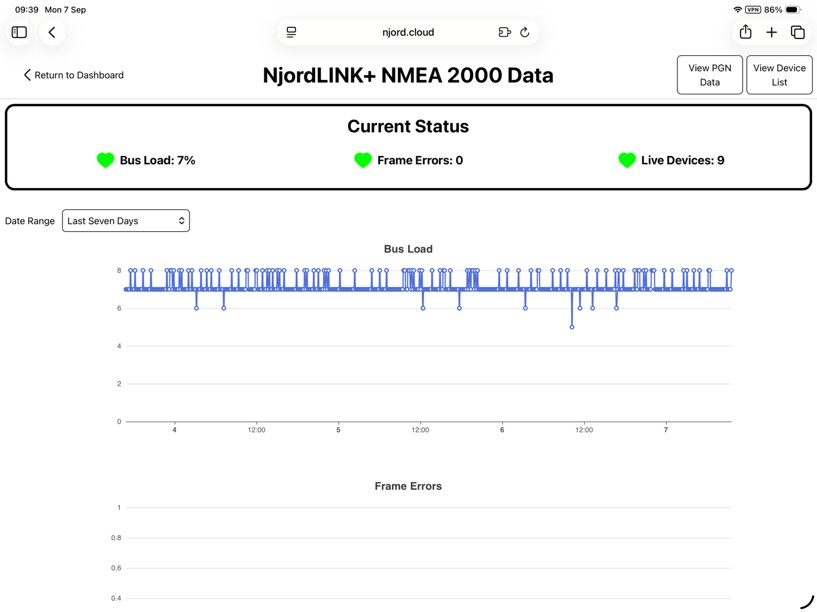

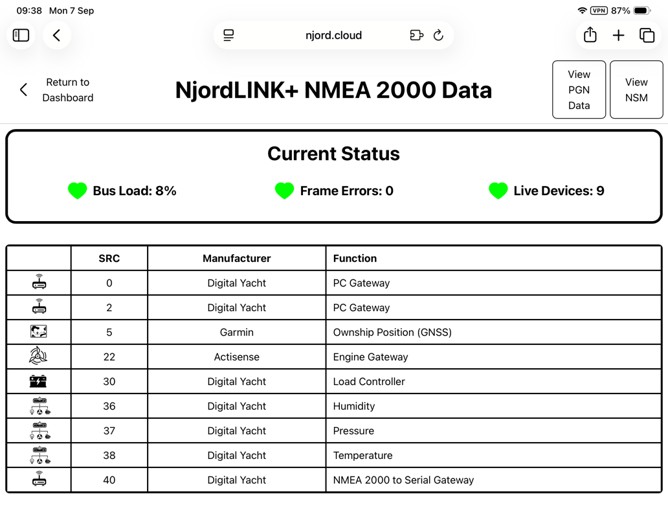

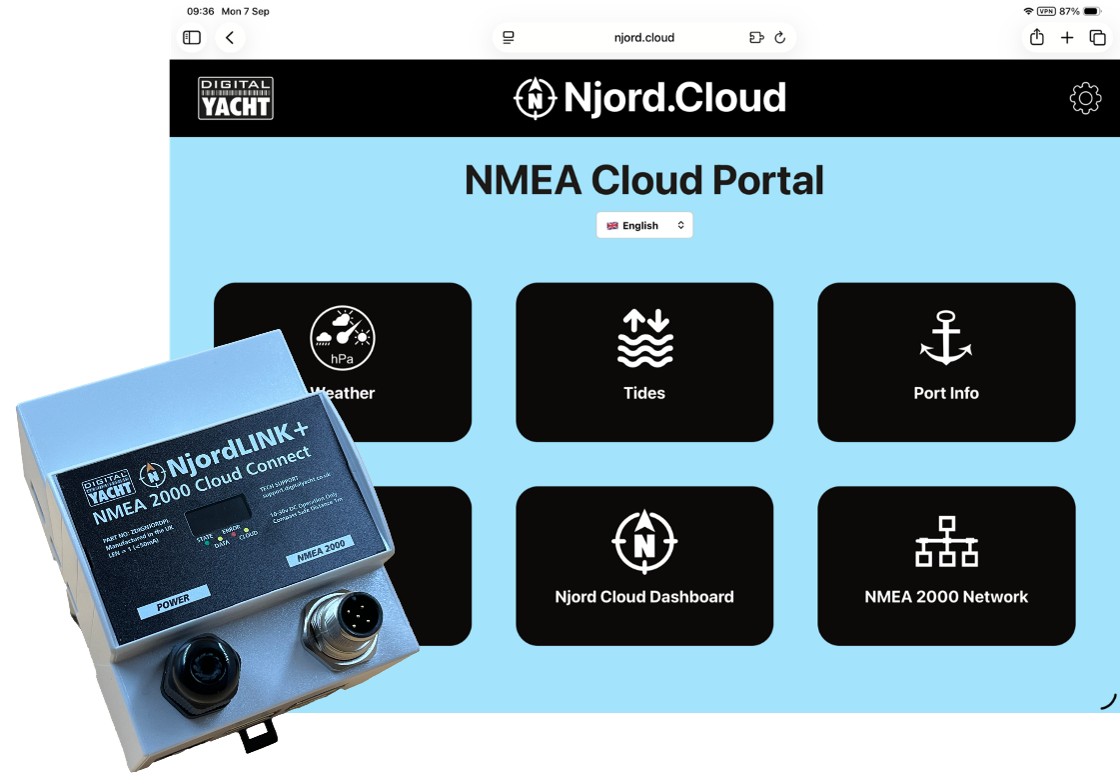

NAVDoctor Pro ist außerdem mit der Plattform Njord Cloud von Digital Yacht und dem NjordLINK+-Gateway kompatibel. Dadurch können Bootsbesitzer, Installateure und Händler das Netzwerk auch aus der Ferne, beispielsweise vom Land aus, überwachen. Fehler lassen sich diagnostizieren und Informationen zum Datenbus können überprüft werden, ohne dass ein Besuch an Bord erforderlich ist.
NAVDoctor Pro wird dazu beitragen, die Einsätze an Bord zu reduzieren, die Sicherheit zu verbessern und die auf dem Boot verbrachte Zeit zu optimieren.
Besuchen Sie uns auf der METS Trade 2026 am Stand 1.535, um NAVDoctor Pro kennenzulernen.
